精密溶接技術の分野では、ヘリウムネオン溶接とレーザー溶接がその効率性と用途の多様性で際立っています。 これら 2 つの高度な溶接技術に関連する定義、動作原理、一般的な波長、適用業界、特徴、および安全上の注意事項について詳しく説明します。
I. ヘリウムネオン溶接
A. 定義:
ヘリウムネオン溶接は、ヘリウムを使用する場合には TIG (タングステン不活性ガス) 溶接と呼ばれることがあり、非消耗品のタングステン電極を使用して母材を溶かすアークを生成する溶接プロセスです。 溶接エリアは大気汚染を防ぐためにヘリウムまたはネオンガスのシールドで保護されています。
B. 内容:
このプロセスでは、タングステン電極を使用して電極とワークピースの間にアークを発生させ、溶接点で金属を溶かします。 ヘリウムであれネオンであれ、不活性ガスは溶接部を酸化やその他の大気反応から守ります。
C. 応用産業:
ヘリウムネオン溶接は、溶接の品質が重要である航空宇宙、エレクトロニクス、高精度機械などの業界で特に役立ちます。 きれいで正確な溶接を行うことができるため、医療機器の製造にも使用されています。
II. レーザー溶接
A. 定義:
レーザー溶接は、集中したコヒーレント光ビーム (レーザー) を熱源として使用する接合プロセスです。 レーザービームのエネルギー密度が高いため、材料を素早く溶かすことができ、周囲の領域への熱影響を最小限に抑えながら、狭くて深い溶接を実現します。
B. 一般的なレーザー波長:
溶接には用途に応じてさまざまな種類のレーザーが使用されます。 溶接用の最も一般的なレーザー波長には、1064 nm 付近の近赤外波長 (Nd:YAG レーザー) と 1070 nm の可視波長 (ディスク レーザー) が含まれます。 ファイバーレーザーは通常、1070 ～ 1090 nm の範囲で動作します。
C. 応用産業:
レーザー溶接は、自動車、エレクトロニクス、航空宇宙、製造などのさまざまな分野で広く使用されています。 自動車業界では軽量合金の溶接、エレクトロニクス業界では小さくて傷つきやすい部品の接合に特に有益です。
Ⅲ． ヘリウムネオン溶接とレーザー溶接の主な違い
A. エネルギー源:
ヘリウムネオン溶接は電気エネルギーを利用してアークを生成しますが、レーザー溶接はレーザービームの形で光エネルギーを使用します。
B. 溶接機構:
TIG 溶接はタングステン電極と材料の間の電気アークを通じてワークピースを加熱しますが、レーザー溶接は吸収されたレーザー エネルギーのみによって材料を加熱します。
C. 精度とスピード:
レーザー溶接は一般に、ヘリウムネオン溶接に比べて溶接速度と精度が高く、大量生産環境に適しています。
D. 材料の互換性:
どちらの技術もさまざまな金属を溶接できますが、レーザー溶接はレーザービームの強度が高いため、銅やアルミニウムなどの反射材料の溶接に優れています。
IV. 適切な溶接方法の選択
ヘリウムネオン溶接とレーザー溶接のどちらを選択するかは、多くの場合、材料の種類、溶接品質の要件、生産量、コストの考慮事項などの要因によって決まります。 レーザー溶接は、大量生産や非常に微細な溶接が必要な場合に好まれる場合がありますが、ヘリウムネオン溶接は、高品質で正確な溶接が必要な一回限りまたは少量のプロジェクトに適している場合があります。
V. 安全上の注意と保護具
A. ヘリウムネオン溶接の安全性:
- 有害な UV および IR 放射を除去する溶接マスク。
- 火花や熱から保護する耐火服。
- 熱や電気から保護するための革手袋。
- オゾンや二酸化窒素の吸入の危険を排除するための適切な換気。
B. レーザー溶接の安全性:

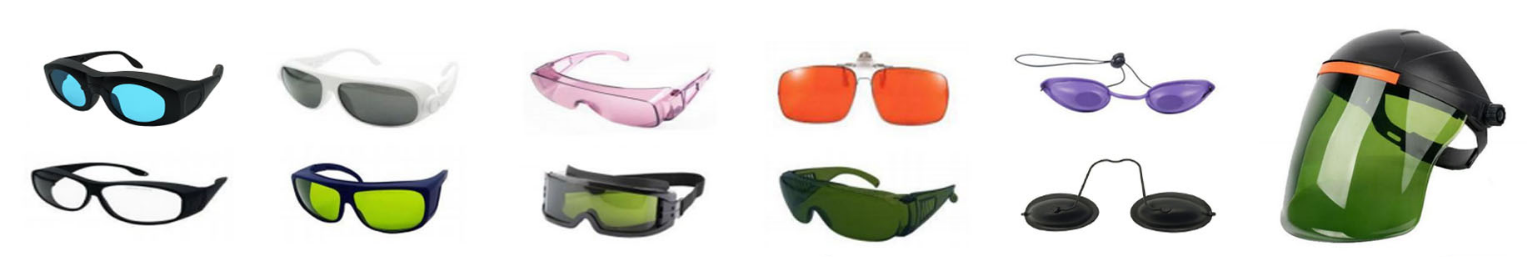

- 特定の波長のレーザー光に対する保護を提供する特別なレーザー安全ゴーグル。
- レーザー光線への曝露を防ぐための囲いまたはスクリーン。
- 偶発的なレーザー反射のリスクを軽減するための反射服。
- オペレータが潜在的な危険性を確実に認識できるようにするための、レーザー安全プロトコルに関するトレーニング。
VI. 結論
ヘリウムネオン溶接とレーザー溶接はどちらも独自の利点があり、現代の製造プロセスに不可欠です。 これらの技術の中から選択する場合は、当面のプロジェクトの特定の要件を考慮することが重要です。 どの方法を選択するかに関係なく、溶接作業に携わるすべての作業員の健康を確保するには、適切な安全対策を実施することが重要です。
